一、用途

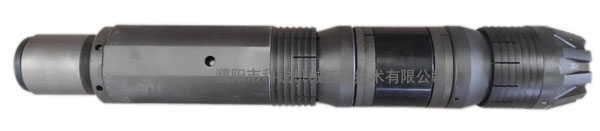

KRY453系列一體化可鉆橋塞主要用于對油、氣、水層進行臨時、*性封堵。具體可配合用于生產井封竄、堵水、壓裂、酸化、測試等施工。
二、工作原理
一體化可鉆橋塞利用油管把一體化橋塞送入到設計深度后，地面投球、待球到位后，連接地面管線水泥車打壓，液壓產生的推力作用于活塞上，活塞剪斷銷釘下行擠壓上卡瓦，繼續泵壓，上卡瓦下行破裂并鑲嵌在套管內壁上，當壓力突然下降，說明上卡瓦坐封完成，此時卸水泥車壓力及地面管線，作業機上提拔油管，拉力帶動引鞋上行壓縮下卡瓦，通過上下錐體對密封膠筒施以上壓下拉兩個力，一定拉力范圍內，橋塞上下卡瓦，膠筒膨脹并密封，完成坐封。當拉力持續上升達到一定值時，釋放螺栓被拉斷，上卡瓦上部活塞及液缸推筒等與橋塞脫離，此過程完成丟手。如有需要，可在上方注水泥。
三、技術參數
| 套管 | 橋塞尺寸 | 工作套管內徑 | 坐封力 | *高工
作壓差 |
|||
| 外徑 | 重量 | 外徑 | 總長 | *小 | *大 | ||
| inch | lbs/ft | Inch/mm | Inch/mm | Inch/mm | Inch/mm | Lbs/t | Psi/MPa |
| 4 1/2 | 9.5-16.6 | 3.59/91.1 | 16.40/417 | 3.826/97.2 | 4.09/103.9 | 33,000
/15 |
10,000
/70 |
| 5 | 11.5-20.8 | 3.93/99.8 | 16.58/421 | 4.154/105.5 | 4.56/115.8 | ||
| 5 1/2 | 13-23 | 4.31/109.4 | 27.98/711 | 4.67/118.6 | 5.044/128.1 | ||
| 5 3/4 | 14-25.2 | 4.7/119.3 | 17.12/435 | 4.89/124.2 | 5.29/134.3 | ||
| 6 5/8 | 17-32 | 5.37/136.3 | 18.91/480 | 5.595/142.1 | 6.135/155.8 | ?50,000
/22.7 |
|
| 7 | 23-35 | 5.68/144.2 | 18.92/480 | 5.938/150.8 | 6.366/161.7 | ||
| 7 5/8 | 20-39 | 6.31/160.2 | 19.11/485 | 6.625/168.3 | 7.125/180.9 | ||
| 8 5/8 | 24-49 | 7.12/180.8 | 19.59/498 | 7.31/186.7 | 8.097/205.7 | ||
| 9 5/8 | 29.3-58.5 | 8.12/206.2 | 21.89/558 | 8.435/214.1 | 9.063/230.2 | 8,000/55 | |
| 10 3/4 | 32.7-60.7 | 9.43/239.5 | 24.19/615 | 9.66/245.3 | 10.192/258.9 | 5,000/35 | |
| 11 3/4 | 38-60 | 10.43/264.9 | 22.61/575 | 10.772/273.6 | 11.15/283.2 | 4,000/27.5 | |
| 13 3/8 | 48-84.5 | 11.88/301.7 | 27.29/693 | 12.175/309.2 | 12.715/322.9 | 3,000/21 | |
| 16 | 65-118 | 14.12/358.6 | 27.75/705 | 14.576/370.2 | 15.25/387.3 | 1,500/10.5 | |
四、產品特點
1、結構緊湊、外徑小，易于鉆除；
2、棘輪鎖環保持坐封負荷，保證壓力變化下仍可以安全坐封；
3、無需專用坐封工具坐封，油管連接下入，無需其他額外設備；
4、一趟管柱即可完成坐封、擠注；
5、可以承受較高壓力，具體承壓等級詳見技術參數表；
6、常規膠筒推薦使用溫度138℃（280℉）以內，高溫膠筒推薦使用溫度170℃（340℉）以內。
